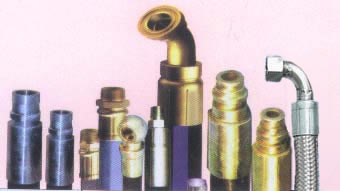

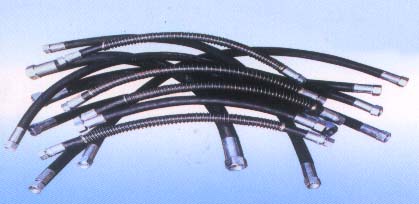

钢丝编织、缠绕液压胶管、胶管总成

高压编织胶管用途:适用于煤矿液压支架,工程机械等液压系统输送矿物油、水基液压油或水。

特性:胶管用耐油性及耐天候性优良的合成橡胶制造,用镀铜钢丝编织增强,承受压力高,可在-40--+100℃使用。外观黑色。胶管参照执行MT98-84及Q/(HG4)JG1-94标准

产品代号 内   径 参考外径 钢丝层外径 推荐压力 最小爆破压力 最小弯曲半径
参考重量
长度
mm
in
mm mm MPa PSi MPa PSi mm Kg/m lb/ft
 m
RXA-0401-32 4 1/6 13 10±0.5 32.0 4550 80.0 11370 100 0.27 0.18 5.10.20.30
RXA-0601-32 6 1/4 16 11.6±0.5 32.0 4550 80.0 11370 100 0.35 0.23 5.10.20.50
RXA-0801-28 8 5/16 18 13.6±0.5 28.0 3980 70.0 9950 115 0.43 0.28 5.10.20.50
RXA-1001-26 10 3/8 20 15.6±0.5 25.6 3640 64.0 9100 130 0.49 0.33 5.10.20.50
RXA-1301-22 13 1/2 24 19.4±0.5 22.4 3180 56.0 7960 180 0.64 0.43 5.10.20.50
RXA-1601-17 16 5/8 27 22.5±0.5 16.8 2380 42.0 5970 205 0.75 0.51 5.10.20.50
RXA-1901-14 19 3/4 30 25.5±0.5 14.4 2040 36.0 5110 240 0.84 0.57 5.10.20.50
RXA-2201-13 22 7/8 33 28.5±0.5 12.8 1820 32.0 4550 280 1.00 0.67 5.10.20.50
RXA-2501-11 25 1 37 32.0±0.5 11.2 1590 28.0 3980 300 1.10 0.74 5.10.20.50
RXA-3201-9 32 11/4 44 39.0±0.5 9.0 1270 22.5 3190 420 1.40 0.94 5.10.20.30
RXA-3801-7 38 11/2 50 45.5±0.5 7.0 990 17.5 2480 500 1.58 1.05 5.10.20.30
RXA-5101-3 51 2 62 58.3±0.5 2.6 370 6.5 920 630 1.99 1.32 5.10.20.30
RXA-0602-56 6 1/4 18 13.4±0.5 56.0 7960 140.0 19900 100 0.48 0.32 5.10.20.50
RXA-0802-48 8 5/16 20 15.4±0.5 48.0 6820 120.0 17060 115 0.60 0.40 5.10.20.50
RXA-1002-40 10 3/8 22 17.4±0.5 40.0 5680 100 14220 130 0.68 0.46 5.10.20.50
RXA-1302-36 13 1/2 26 21.2±0.5 36.0 5110 90 12790 180 0.93 0.60 5.10.20.50
RXA-1602-32 16 5/8 29 24.2±0.5 32.0 4550 80.0 11370 205 1.07 0.72 5.10.20.50
RXA-1902-25 19 3/4 32 27.2±0.5 25.0 3550 62.5 8880 240 1.18 0.79 5.10.20.50
RXA-2202-22 22 7/8 35 30.5±0.5 22.0 3120 55 7820 280 1.28 0.86 5.10.20.50
RXA-2502-21 25 1 39 33.5±0.5 21.0 2980 52.5 7460 300 1.52 1.02 5.10.20.50
RXA-3202-17 32 11/4 46 40.7±0.5 17.0 2410 42.5 6040 420 1.91 1.28 5.10.20.30
RXA-3802-14 38 11/2 51 47.0±0.5 14.0 1988 35.0 4970 500 2.1 1.4 5.10.20.30
RXA-5102-8 51 2 65 60.0±0.5 8.0 1140 20.0 2840 630 2.51 1.67 5.10.20.30
RXA-0803-50 8 5/16 21 17.0±0.6 50.0 7110 125 17770 115 0.79 0.53 5.10.20.50
RXA-1003-45 10 3/8 23 19.0±0.6 45.0 6390 112.5 15990 130 0.90 0.60 5.10.20.50
RXA-1303-40 13 1/2 27 23.0±0.8 40.0 5680 100 14220 180 1.20 0.80 5.10.20.50
RXA-1603-35 16 5/8 30 26.0±0.8 35.0 4970 87.5 12440 205 1.39 0.93 5.10.20.50
RXA-1903-28 19 3/4 33 29.0±0.8 28.0 3980 70.0 9950 240 1.54 1.03 5.10.20.50
RXA-2203-25 22 7/8 36 32.0±0.8 25.0 3550 62.5 8880 280 1.66 1.11 5.10.20.50
RXA-2503-24 25 1 39 35.0±0.8 24.0 3410 60.0 8530 300 1.97 1.32 5.10.20.50
RXA-3203-19 32 11/4 47 42.5±0.8 19.0 2700 47.5 6750 420 2.48 1.66 5.10.20.30
RXA-3803-15 38 11/2 53 48.5±0.8 15.0 2130 37.5 5325 500 2.90 1.91 5.10.20.30

高压缠绕胶管结构是由内胶层、内胶保护层、中胶层、钢丝缠绕层和外胶层组成。主要应用于煤矿、矿山、机械、化工、石油及汽车等行业输送具有一定压力和温度的石油基、水基、液体。

高压缠绕胶管技术指标(GB10544-89 MT191-89)

胶管代号
层数-内径-压力(MPa)
胶管内径(mm) 胶管外径(mm) 缠绕层外径(mm) 工作压力 最小爆破压力 最小弯曲半径(mm) 单位重量
MPa MSI MPa PSI Kg/m ib/ft
4SP-φ6(1/4")-61.5 6±0.5 19±1.0 14.4±0.5 61.5 8911 246 35644 130 / /
4SP-φ10(3/8")-52 10±0.5 24±1.0 19.2±0.8 52 7535 208 30139 160 / /
4SP-φ13(1/2")-50 13±0.5 27±1.0 22.2±0.8 50 7245 200 28980 210 1.395 0.087
4SP-φ16(5/8")-50 16±0.5 30±1.5 26±0.8 50 7245 200 28980 260 1.589 0.1
4SP-φ19(3/4")-46 19±0.5 35±1.5 30±0.5 46 6665 184 26661 280 2.272 0.142
2SP-φ19(3/4")-21 19±0.5 31±1.5 27±0.5 21 3043 84 12172 280 1.491 0.093
4SP-φ25(1")-35 25±0.5 41±1.5 36±0.5 35 5071 140 20284 360 2.659 0.166
2SP-φ25(1")-21 25±0.5 38±1.5 33±0.5 21 3043 84 12172 360 1.831 0.115
2SP-φ32(5/4")-20 32±0.5 49±1.5 44±0.5 20 2898 80 11592 460 2.195 0.137
4SP-φ32(5/4")-32 32±0.5 52±1.5 47±0.8 32 4636 128 18547 560 3.529 0.221
4SP-φ38(3/2")-25 38±1.0 56±1.5 50.8±0.7 25 3622 100 14490 560 4.118 0.258
4SP-φ51(2")-20 51±1.0 69±1.5 63.8±0.7 20 2898 80 11592 720 5.710 0.358
2SP-φ51(2")-14 51±1.0 65±1.5 60.8±0.7 14 2028 48 8114 720 3.810 0.234
